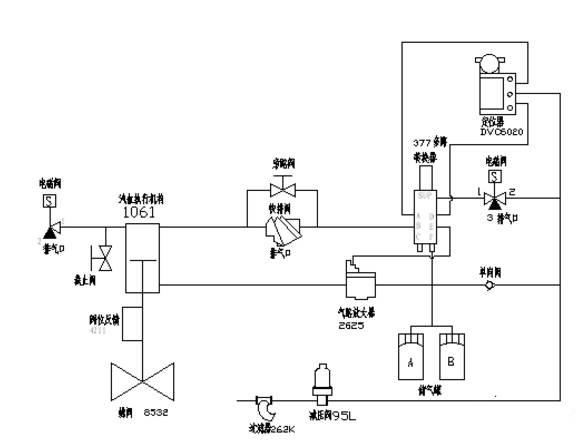

防喘振调节阀典型气路图

　　整个气体回路的功能可在正常条件下实现精确的阀门位置控制，快速打开和缓慢关闭；在紧急情况下，可以在空气或动力中断时快速打开阀门以保护风扇。
　　在正常情况下，两个电磁阀都通电，对于三通电磁阀，1和2个端口；对于双向电磁阀，1和2断开。此时，经过过滤和减压的空气分为三条路径，一条通过单向阀到达四通，然后到达2625，储气罐和377的F口。在三通电磁阀之后，将SUP连接到377的SUP端口，该端口的气压压缩377的内部弹簧，因此在377的内部空气回路中，A端口和B端口相连，D端口和E端口已连接；另一个是作为DVC的空气源到DVC6020的SUP端口。当从控制信号控制系统DCS / PLC输出到DVC6020的4-20MA信号增加时，定位器A端口输出增加，而B端口输出减少；增加的A端口压力作用在377AB端口和快速排气阀上。气缸1061的致动器的上腔室；端口B处的气压被用作空气回路放大器2625至377DE的输入信号，以控制向气缸1061的致动器的下部腔室输出的625的压力。这时，气缸活塞上部的压力+管道空气压力的压力在作用在圆盘板上的力作用下，活塞向下移动，而铭牌上的ACTION：PDTC显示：阀门开度减小。相反，控制信号减小，定位器A端口的输出减小，而B端口增加。此时，由于快速排气阀和空气回路放大器2625的功能，活塞快速上升，阀实现了快速打开。
　　三通电磁阀1和3枪管，二通电磁阀1和2；这时，377SUP端口的压力通过三通电磁阀3端口释放，而377在内部弹簧的作用下，气路改变了。端口B和端口C已连接。 E端口和F端口已连接；储气罐的气体加上气源的气体通过377FE端口用作气体回路放大器2625的控制信号。此时，储气罐的气压非常高，等于减压阀的出口压力。完全打开2625，储气罐中的气体和来自气源的气体以最大流量通过2625进入气缸的下部腔室。上腔室中的气体通过快速排气阀和双向电磁阀迅速排放到大气中，并且该阀快速打开。
　　当空气丢失时，空气中的压缩空气由于单向阀的存在，储罐不会回流。整个原理与电源故障相同，只是使阀门快速打开的唯一因素是储气罐中的压缩空气。

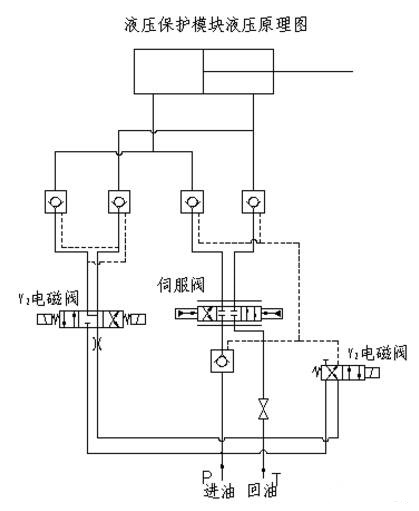

　　保护模块采用液压锁定方式来控制电动液压伺服阀的进油油路和出油油路。有关详细信息，请参见液压保护模块的液压示意图。
该模块主要具有以下三个功能：
1、锁定功能
　　系统处于正常状态时，液压锁定处于导通状态，电动液压伺服控制系统根据调节器的信号和负载条件。当伺服控制系统中的某个控制元件由于特殊原因而发生故障，或其他干扰因素导致定子叶片角度或阀开度大大偏离设定值或完全失控时，电磁阀Y1通电使液压锁关闭。切断电源维修阀门的入口和出口油路和负载油路，并立即将叶片或阀锁定在适当的位置。此时，受控对象的位置将锁定在发生故障的位置，以便用户可以判断并处理故障。

2、点动功能
　　自动控制电路处于锁定状态时，如果定子叶片角度和气门开度的位置偏差较大，则可以激活电磁调节系统以校正定子叶片角度或手动模式下打开阀门。即使电磁阀Y2的两个电磁体都已通电，也会控制伺服油缸左右缓慢移动以到达指定位置。注意：此时，定子或阀门不受伺服系统的控制，因此定子或阀门不会完全失控。可以继续维持系统工作。电液伺服控制油回路和电磁调节油回路并联使用。通过切换液压锁，两个工作状态不会互相干扰。

3、在线更换系统中的其他设备
　　当电动液压伺服控制系统中的某些设备（例如伺服阀）发生故障时，可以在线更换而无需停止泵，从而可以正常生产被确保。
