如何解决差压式孔板流量计使用中示值不准的问题

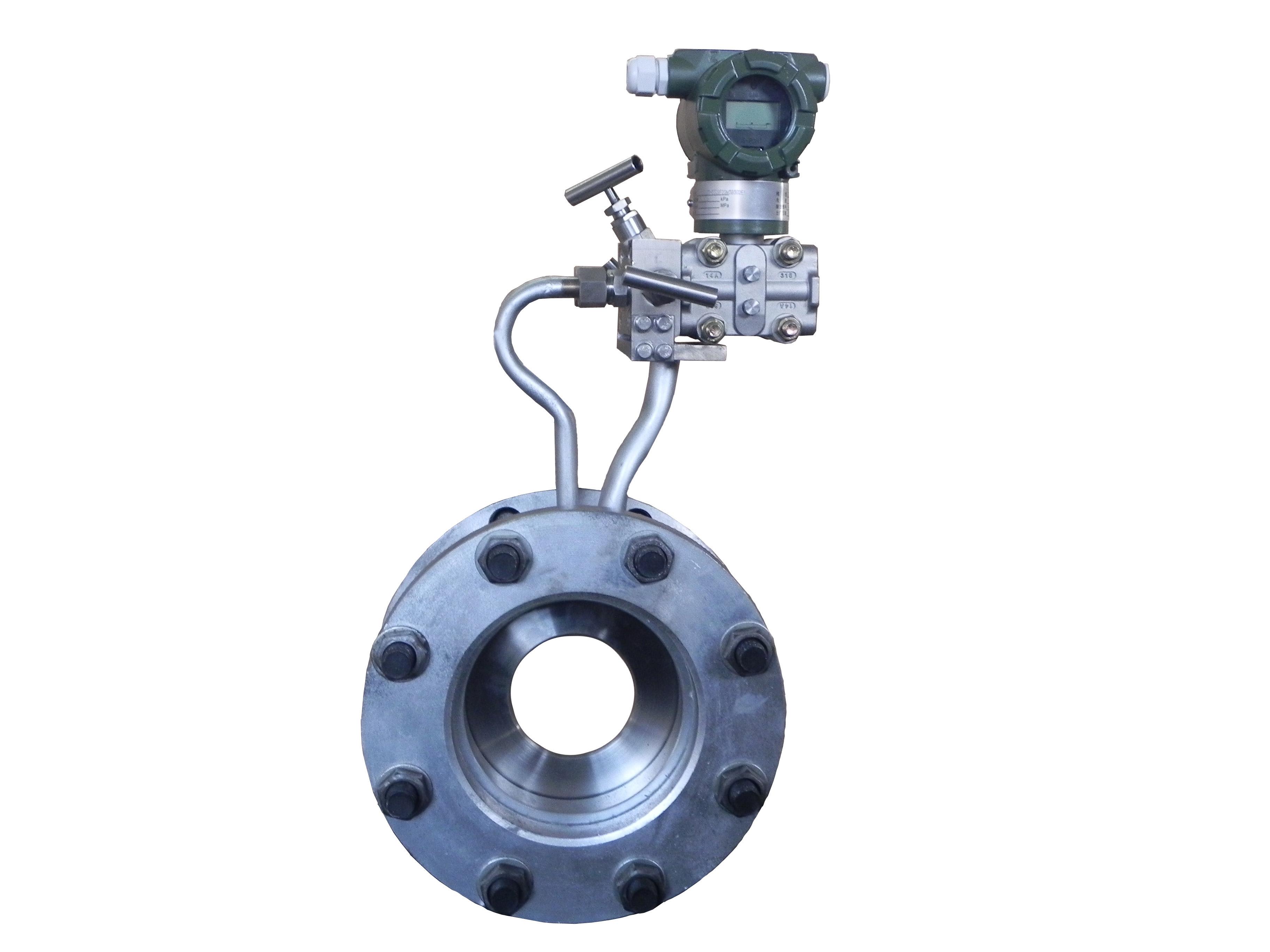

　　差压孔板流量计的优点是它适用于相对大直径管道的测量。结构相对简单，安装相对容易，活动部件不可靠，性能可靠耐用，按标准制造的孔板不需要校准，价格比较。低廉。缺点是距离比小，直管段的要求长，影响整个流量计精度的因素众多且复杂。差压孔板流量计广泛用于石油，天然气，化工等行业。在塔中的第一个联合站中使用了40多个这样的流量计。在生产过程中很常见的是流量计的偏差很大。

1、分析流量偏差的原因

　　我们的工厂站使用差压孔板流量计来测量天然气的体积流量。在测量过程中，通常存在流速大大降低或流速频繁波动的现象。技术人员针对该问题进行了系统分析：差压孔板流量计的测量原理是当被测介质流过节流构件时，发生局部收缩，并在前后产生静压差。节流构件的端部。

　　在使用过程中，根据设计计算出流量系数，膨胀系数，孔口开口的横截面积，直径比和天然气密度。只有压差参数的大小可以变化。正在使用以下因素会影响节流装置的压差：

（1）差压流量计的安装不符合要求;

（2）压差压力管道积液，堵塞和泄漏;

（3）差压变送器参数设定误差或差压变送器仪表性能减少。

2、处理方法

2.1、差压流量计的处理不符合要求

2.1.1、差压孔板流量计头部安装问题

　　差压流量计通过使用孔板前后产生的压差来测量流体流量。因此，测量介质需要低于差压变送器的安装高度，并且压力管道必须通过斜坡铺设以便于压力。管道中的冷凝水可以返回到工艺管道，以防止压力管道中的液体积聚。

2.1.2、差压式孔板流量计正反压室安装反向

　　如果差压式流量计的正压腔和负压腔安装在相反方向，则差压流量计传感器的压差将为负，导致实际过程管道中的流量大于由此测量的流量。差压变送器。在更换或重新组装变送器期间经常会出现这些问题。

2.1.3、差压流量计孔板加载问题当安装差压流量计的孔板时，差压流量计的传感器头的值将逐渐减小。通常，在设备检查和维护结束时，这些问题经常在设备开始投入运行时发生。

2.1.4、直管段前后不符合要求，5D后未达到前10D;或3D后的第一个5D

　　鉴于上述安装问题，应严格按照安装规范检查仪器是否安装在测量介质上方，检查正压腔和负压腔是否安装正确，检查孔板是否倒置，检查是否安装孔板的直管段。要求。

2.2、处理差压流量计的积液，堵塞和泄漏等问题

2.2.1、差压流量计压力管出水问题及处理

　　当正压侧压力管路中有液体时，管道中的实际流量将大于差压流量计的传感器测量值。当负压侧压力管路中有液体时，管道中的实际流量将小于差压流量计的传感器测量值。

　　差压式流量计的正常运行往往表现出正负压侧压力管路中液体积聚的现象，不可避免地会导致流量计的测量失真。结果，差压流量计的变送器输出偏离实际测量值。通常，在低于0°C的低温环境中，很容易引起压力管道的冻结事故，这最终会导致差压板流量计无法正常工作甚至损坏。经常遇到使用差压流量计测量差压流量计出水的问题，可先打开三个阀组上的平衡阀，然后关闭根阀，然后慢慢打开排水阀进行排污，直到压力在压力管内。在所有排出物排出后，仪器将重新调试。这可以解决普通差压孔板流量计的启动问题。

2.2.2、差压流量计压力管道堵塞的问题和处理

　　在运行过程中，如果传感器的负压侧被阻塞并且过程管道中的实际流量突然增加，则流量计传感器将突然上升;当负压线被阻塞且过程管道在内时当实际流量突然下降时，会导致流量计传感器值突然下降;如果过程管道中的实际流量保持不变，则无论负压管道是否堵塞，都不会发生流量计传感器指示值的变化。当差压式流量计连接到管道的正压侧时，过程管道内部静压会随着工艺管道流量的增加而增加。假设此时静压增加，同时静压随流量的增加而变化;在<情况下<指示将逐渐减少;在>的情况下，流量计将逐渐增加。当管道中的流速减小时，相应减小的静压被设定为，并且设定随着流速减小而逐渐增加的静压。在=的情况下，流量计值保持不变。在<的情况下，流量计的值将逐渐增加;在>的情况下，流量计的值将逐渐减小。如果管道中的流量没有变化，流量计的指示将保持不变。

　　在正常情况下，差压流量计的堵塞是由于测量介质具有大量颗粒物质或介质相对粘稠并且压力管道没有定期排出。一旦压力管道被阻塞，就可以使用电线来清除堵塞位置。如果电线不能用于清除它，可以用仪器风或氮气吹扫。如果堵塞问题无法有效解决，可以更换。按下管道的方法将解决问题。

2.2.3、压差管道泄漏

　　因为当负压侧压力管泄漏时，它会减小并变大，并且流量计会增加。当正压侧压力管泄漏时，它减小，从而流量计值变小。

　　在脉冲管路泄漏的情况下，大多数情况下泄漏点位于管路的连接处，例如压力管和三阀组之间的接头，以及压力管和根部之间的接头处。阀。一旦发生泄漏，将肥皂水喷洒在接头上并通过检查接头处的泡沫来检查是否有泄漏。如果压力管路断裂，则只需要更换损坏的压力管路。

2.2.4、差压变送器参数设定误差或差压变送器仪表性能下降

　　在使用差压变送器的过程中，除了零点和满点之外，还有一个范围;在量程范围内，如果量程参数设置小于实际工作压差范围，则指示值将为低。 。如果范围参数设置过大，则高于实际工作状态差压范围，且指示值过高。在制造差压变送器的过程中，有时会出现零漂移。发生零漂移时使用HART协调建议的通信器进入仪器内部进行校正或迁移。

3、结论

　　差压孔板流量计的微分值是生产过程中常见的问题之一。 塔中第一个联合站自动化维护人员积累了丰富的维护经验，总结了以下建议：

（1）差压变送器严格按照规范要求安装，脉冲管道按要求正确铺设;

（2）针对压差流量计的问题，具体分析具体现象可以有效解决问题;

（3）必须提前防止压差管道出水问题，加热，定期排水，防止冻结;

（4）定期检查仪器的零点漂移。
