如何安装转子流量计又是怎样提高其精度的

　　在水厂消毒过程或科学研究测试中，为了保证小流量和低雷诺数的流量测量精度，仪器要求具有更高的灵敏度。转子流量计灵敏度高，结构简单，结构直观，压力损失小，测量范围大，维护方便，价格低廉，应用广泛。然而，在应用过程中，由于安装或使用不当导致的测量结果不正确等问题[1,2]常常给设备的稳定生产带来很大困难。本文讨论了多年工作中安装的转子流量计的问题，使用特点和改进方法。

1、工作原理

　　测量管垂直放置在管道上，其中有一个可以上下移动的浮子，流体从测量管向上流动。当流体流动时，在浮子的上部和下部之间产生压力差，并且浮子上下移动以使压力差恒定。浮子和测量管之间的间隙根据流量而不同，也就是说，随着流量增加，浮子向上移动，间隙变大，浮子停留在向上力和向下力的位置是平衡的。浮子的高度与流速成比例，并且检测浮子的位置以知道过程介质的流速。转子流机的工作原理示意图如图1所示。

2、安装时需要注意的事项

　　在安装过程中，如果安装不当，不仅会对仪器造成损坏，还会导致测量结果不正确。因此，在安装过程中应注意以下几点。

（1）在安装前验证仪器的最大允许工作温度和压力，并且不低于管道中待测流体的最高温度和压力。仪表的规模与被测流体的流动范围一致。

（2）仪表变送器必须垂直安装，流体必须从底部到顶部通过变送器。

（3）仪器应安装在无振动的地方，便于维护。应绕过安装在生产线上的变送器来处理故障或吹扫，并且在检查过程中仪器不会受到影响。旁通管安装方法如图2所示。阀门1在正常运行期间关闭，阀门2,3打开。阀门1在检查期间打开，阀门2和3关闭。

（4）当用于脏液时，应在仪表的上游安装一个过滤器。特别是，小直径（小于25毫米）的仪表对污垢很敏感，必须在桌面前考虑。当待测流体中可能存在铁磁性杂质时，应在仪表前安装磁性过滤器。

转子流量计工作原理图

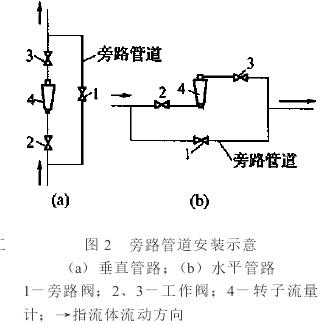

转子流量计旁路管道安装示意图

（5）如果安装了变送器该点不能满足直管段的要求，管道前面的管径为管道直径的5倍，当台面前有局部阻力时，可以安装整流器，引起流体干扰。

（6）当被测流体的温度高于70°C时，玻璃转子流量计应配备保护盖，以防止玻璃管坍塌。安装玻璃转子流量计后，上下管应与支架牢固固定，以防止管道重量加入转子流量计或造成剧烈振动。

（7）燃气远传仪表的气源必须清洁。气源和输出信号管道通常是6×1铜管。管道和仪器通常通过锁紧螺母和密封环连接，以确保连接的紧密性。

3、旋转流量计功能

（1）玻璃管转子流量计是一种直读式仪器，锥管秤有两种流量和百分比。带流量刻度尺的流量计可根据转子高度直接读取流量值;对于具有百分比刻度的玻璃管转子流量计，要特别注意刻度数和流量的转换。比例尺分为两部分，等分和非等分。对于不等规模的转子流量计，相应的流量值应从制造商根据锥形管的读数提供的图表中获得;对于不等百分比的转子流量仪表将读数乘以转子流量计的上限，即转子流量计的测量流量。

（2）远程传动式转子流量计，无论是电动远传还是燃气远传，只在正常运行时调节转换器的零输出电平，一般不进行其他调整。

（3）当流量计投入运行时，应缓慢打开前后阀门，以防止流体撞击转子并损坏仪器。如果安装了旁路，则应先打开旁通阀，然后将仪器投入运行，并在仪器投入运行后关闭旁路。

（4）根据待测流体的污染定期冲洗，以确保准确性。对于燃气远程传输仪器，需要定期清洁常规孔和过滤器。当需要拆卸和清洁变送器时，应注意不要弯曲导杆，以避免转子“卡住”现象和仪器故障。

（5）当大直径玻璃转子流量计移动时，应首先支撑转子，以避免转子碰撞，锥管破裂。

（6）夹套绝缘规夹具夹套中介质的最大压力不得超过仪器手册规定的值（一般小于100 N / cm2，并由压力表监测）。

（7）在测量中，如果指示值因流体脉动而不稳定，则调整大阴的阻尼量或向阻尼器添加适当的液体（如硅油）。增加阻尼。

（8）使用测量液体的流量计时，应注意排放变送器外壳内的气体，以免影响测量精度。

4、提高测量精度

　　如果使用远程传输转子流量计，指针会频繁摆动并且指示不稳定[3]。

4.1、仪器指示价值摆动的原因

　　仪器指示值摆动通常是由于两个原因：一个是测量信号本身是脉冲的;另一个是得分过于敏感或振荡。前者的主要原因，如泵启动和停止，流体压力波动等，将导致流量计入口处的信号脉动。流量负荷的变化也会使流量计出口处的信号产生脉动。对于仪表本身的灵敏度，需要根据测量信号的脉动量来调节仪表的阻尼量。此外，被测介质是液相中的双相（液体和气体共存）或空气，这也是脉动的原因。

4.2、解决转子流量计指示摆动的措施

（1）正确安装和使用

仪表的振动和振动通常由仪表前后的压力差引起，因此流量计应安装在旁路上。仪器启动时，首先通过旁路操作。当仪器前后充满液体时，将仪器放入仪器中以消除旁路。

（2）减少转子流量计算值摆动措施测量流体本身的脉动应该从系统补偿，可以从以下几个方面开始：

1、如果在仪表前面安装了泵，调节阀等，并且信号是脉动的，则可以采用诸如在仪表前面增加缓冲罐的方法。

2、如果仪器上的负载变化很大，导致仪器的背压不稳定并导致指示值振荡，则可以使用气体补偿装置。气体补偿装置的压缩气囊充满与待测流体压力相匹配的氮气（因为氮气性能稳定，在泄漏过程中不会流化或点燃，因此气囊充满用氮气）。当测量液体的一定压力进入装置时，它与氮气压力平衡。一旦测量的流体由于流速而增加，导致压力瞬间下降，则氮气囊中的氮气压力大于测量流体的压力，导致氮气囊膨胀。以这种方式，迫使流体被测量它以相对较快的速度从补偿罐流到生产管道，从而确保管道中压力的稳定性，即确保流量计的背压稳定，并且仪表振荡而不会被改变负荷。氮气压力通常是管道正常工作压力的0.8至0.9倍。通常需要在生产管道上安装两个气体补偿装置。

3、调整阻尼以使仪表具有适当的灵敏度。

　　转子流量计设有机械阻尼装置（阻尼器）。空气阻尼器通常用于通过空气阻尼活塞以消除仪器操作期间的振荡。如果发现仪器阻尼力不足，则更改阻尼器的阻尼系数。调节阻尼系数的最简单方法是调节阻尼系数调节阀，以增加或减少上活塞和下活塞之间连接的毛细管阻力。电阻增加和减少，阻尼系数也增加和减少。或者，空气阻尼器可以改为液体阻尼器。阻尼液的粘度越大，系统的阻尼越大。选择阻尼液时，不仅要考虑粘度，还应选择温度系数小的阻尼液，如硅油和航油，以防止阻尼系数因环境温度变化而变化。
