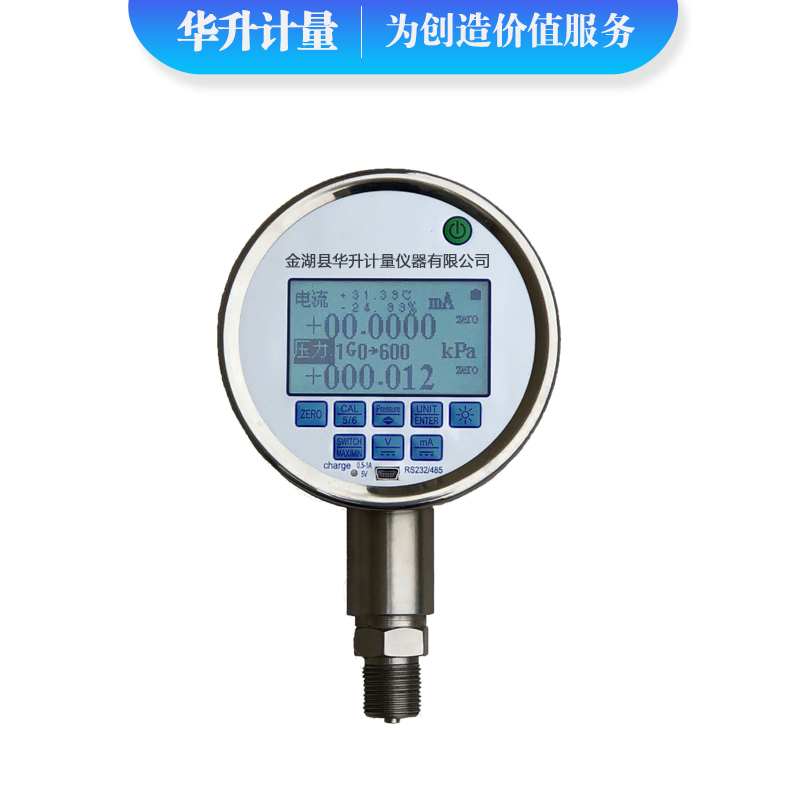

HS-YBZ-YE压力开关校验仪

　　HS-YBZ-YE压力开关校验仪是为校验现场压力开关而研制的一款高精度、多功能的标准仪表，具有压力测量、电流测量、24VDC电源输出和压力开关测试功能、可与手持式压力泵结合为一个整体实现压力发生和压力测量一体化，从而实现对压力（差压）变送器、压力开关、普通（精密）压力表等仪表进行现场校验。

一、概述

1、精密数字压力校验仪为多功能型仪表，在测量压力的同时，可测量：±25mADC电流或±50VDC电压，压力开关测试并且自动记录压力开关值，具有24VD输出，可作为4 -20mA两线制变送器供电电源，具有最大值最小值记录功能。

2、采用24位高性能A/D转换器配合高性能的微处理器对仪表的各项性能及技术指标作连续修正，保证仪表长时间内宽温度范围内使用而不影响仪表的精度。

3、功耗低，电池采用进口高能量锂电池，采用不锈钢机壳，外形美观，坚固耐用、抗干扰能力强。

4、智能充电，具有电池过充电、欠电压自动关机及自动保护功能。微功耗的关机保护功能，保护仪表在长期不使用时，电池能量不受损，保证电池的长寿命使用。

5、超高分辨率1：1000000，连续显示无断码，跳字现象。

6、采用薄膜面板及进口轻触开关，款式新颖，按键寿命长。

7、背光LCD 多路显示，功耗低、寿命长。

8、压力、电流和电压数字校准不用任何硬件调整，可直接在面板上操作调校零点和满量程。

9、内置六位高精度直流数字电压、电流表。

10、具有RS-232或RS-485接口，可与上位机进行通信，传递实时测量数据给专用检定软件，可进行数据记录、自动生成表格、自动进行误差计算、检定数据可存储打印。可检定压力变送器、指针式压力表、压力开关(压力控制器) 等。

二、用途

　　HS-YBZ-YE压力开关校验仪除可作较高准确度校正标准器(表)外，也可作为现场校验仪表使用，广泛用于冶金、石油、化工、电力、天然气、计量及科研等部门。

三、工作原理

1、原理框图

2、工作原理

a、压力：被测介质从引压管施加于固态( 硅膜片) 传感器上，当压力变化时，扩散硅膜片的电阻在压力电阻效应下发生变化、这个变化作为电信号被检测出来，通过线路将其转换为与压力成比例关系的电压信号，该信号经24位模拟/数字转换器转换为数字信号，经微处理器处理后，在LCD显示器上显示出被检介质压力值的数字。

b、电流、电压：随机壹副表笔插入仪器面板时相应插孔内，将仪表打开切换至电流或电压档即可测量，测量数据经24位A/D采集后送入微处理器进行线性、温度、满度处理，最后在LCD显示屏上显示出测量值。

四、技术指示

1、压力量程：-0.1~60MPa(量程选择见附表)也可选配多只智能数字压力模块，数量及量程不限，自动识别使用方便(模块选择见附表)可选表压、绝压或者差压测量，与手操泵或压力校验器联用可以校验压力变送器、弹簧管式压力表、压力开关等。

2、分辨率：压力：Min 0.01Pa～0.1kPa根据量程确定。

　　　　　  电流：0.1μ A 电压：0.1mV

3、电流测量范围：±25.0000mA，电压测量范围：±50.0000 V

4、直流电源输出：24VDC土10%，最大负载电流：50mA

5、准确度：压力：0.05%F•S    0.02%F•S

　　　　     电压、电流：±(0.01%R.D+0.005%F•S)

6、温度范围：0-50°C，在0-50°C范围内保证仪表准确度

7、直流工作时间：≥80 小时，视工作情况而定

8、显示：按键选择5位或6位显示

9、相对湿度：≤80%RH

10、过载能力：为量程上限的1.2-1.5倍

11、外形尺寸：仪表外径100mm 厚50mm（传感器接嘴外径29mm,长73mm)

12、重量：620g

13、电源：3.7V/3000mAh锂电池，充电电压5V，有电池电量显示功能，可方便了解电池使用情况

14、传压介质：一般情况下-100～250kPa范围内传压介质只能为无腐蚀性的气体，0.4～60MPa范围内，传压介质为与316L不锈钢相兼容的液(气)体，也可以-100kPa--16000kPa范围内用气体标定的各种量程禁油压力表

五、注意事项

1、仪表不用时，应关掉电源，长期不用时，应三个月放电、充电一次。
2、仪表有足够的过载能力，但切勿严重过载，否则会造成仪表传感器的损坏，导致仪表无法使用。
3、仪表传感器属于高精密产品，硅膜片表面切勿与固体碰撞，否则会损坏传感器。
4、没有专业的检测技能和专用的检测设备，切勿打开机箱进行检修，更不允许调整内部器件，更换材料，否则无法保证仪表的可靠性。

智能数字压力模块选型表（特殊量程可以订做）

附：量程选择（特殊量程可订做）
