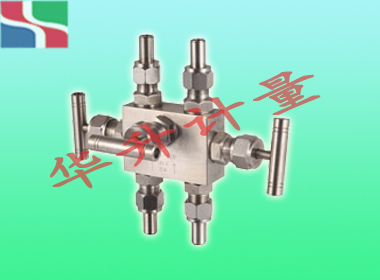

特点及用途：
QFF3三阀组由高、低压阀及平衡阀组成成为一体，与差压变送器配套适用。它作用是将差压变送器正、负测量室与引压点导通或断开、或将正、负测量室断开和导通，引压、输压点直接与钢管连接，连接采用焊接，可采用其它连接方式。
QFF3三阀组适用范围：
城建、化工、冶金、石油、制药、食品、饮料、环保。
所需规程：
1、设计制造：GB/T12224-1989 JB/T8473-1996
2、阀门检验和试验：GB/T13927-1992
3、材料：碳钢按GB/T12228-1989的规定
不锈钢GB/T1220-1989的规定
主要零部件材料
零件名称 |
阀体 |
阀杆 |
阀底座 |
填料 |
填料阀盖 |
手轮 |
QFF3
160
DN3-50 |
碳钢 |
铬不锈钢 |
聚四氟乙稀、 柔性石墨 |
碳钢 |
优质碳钢 | |
QFF3
320P
DN3-50 |
铬镍不锈钢 |
铬不锈钢 |
铬镍不锈钢 |
不锈钢 | ||
主要性能规范
型号 |
公称压力(MPa) |
试验压力(MPa) |
工作压力(MPa) |
工作温度(℃) |
适用介质 | ||
壳体 (MPa) |
密封 (液) |
密封 (气) | |||||
QFF3
320
DN3-50 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
P≤540℃ |
液化石油气水、酸、 蒸汽、油品等 |
C≤425℃ | |||||||

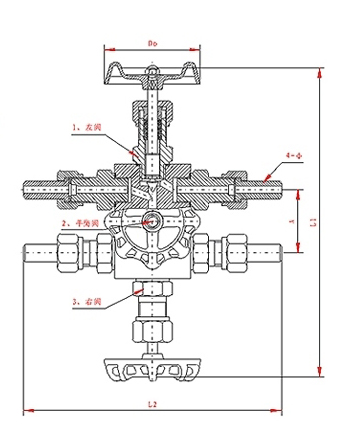

主要外型及连接尺寸
型号 |
公称直径(mm) |
尺 寸 |
重量(Kg) | |||||
L1 |
D1 |
Do |
H |
H1 |
L2 | |||
QFF3
320
DN3-50 |
200 |
14 |
65 |
234 |
260 |
54 |
3.8 | |
