JJM1压力表针型阀比其他类型的阀门能够耐受更大的压力，密封性能好，所以一般用于较小流量且较高压力的气体或者液体介质的密封。针型阀与压力表配合使用是最合适的。一般的针型阀形都做成螺纹连接。
公称压力：PN2.5 PN4.0 PN6.4 PN16 PN32Mpa
公称通径：DN5～DN25
适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质
适用温度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等
制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov
一、主要零件材料：
零件名称 Part name | 阀杆、阀盖、螺栓Body,Bonnet bolt | 阀杆、阀瓣密封圈Stem,Disc,Gasket |
填料 |
垫片 |
手柄 |
JJM1-160-DN5 | 铬镍不锈钢Cr.NiStainlesss steel |
不锈钢 | 聚四氧乙稀、柔性石墨PTEF,Soft graphite | 橡胶石棉板Latex asbestos |
优质碳钢 |
二、主要性能规范：
型号 |
公称压力 |
试验压力PS(MPs) |
工作压力(MPa) |
工作温度(℃) |
适用介质Applicable | ||
壳体Shell |
密封 |
密封 | |||||
JJM1-160-DN5 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤200℃ |
液化石油气水、油品等Petroleun gas Water, |
C≤425℃ | |||||||

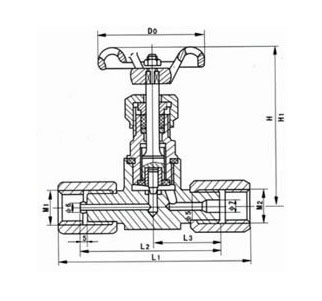

三、主要外形及连接尺寸：
型号Type |
公称直径DN(mm)Nominal | 尺寸Dimensions | 重量(Kg)Weight | |||||||
L1 | Do | L2 | H | H1 | L3 | M1 | M2 | |||
JJM1-160 | 5 | 116 | 65 | 85 | 98 | 105 | 40 | M20×1.5左 | M20×1.5 | 1.0 |
订货时请注明以下内容：
1、①产品名称与型号 ②公称直径 ③工作压力 ④介质温度 ⑤连接方式 ⑥操作方式
2、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图
