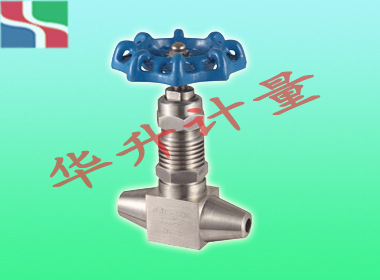

J61W/Y型高温高压针型阀是一种可以精确调整的阀门用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀，仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。比其他类型的阀门能够耐受更大的压力，密封性能好，所以一般用于较小流量且较高压力的气体或者液体介质的密封。针型阀形与压力表配合使用是最合适的了。一般的针型阀形都做成螺纹连接。针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名。
一、技术概述
公称压力：PN2.5 PN4.0 PN6.4 PN16 PN32Mpa
公称通径：DN5～DN25
适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质
适用温度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等
制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等
设计与制造：GB/T12223-89
焊接尺寸：JB/T 1751-75
结构长度：GB12221
检验与实验：GB/T13927
二、主要零件材料Materials for main parts
零件名称 | 阀杆、阀盖、螺栓Body,Bonnet bolt | 阀杆、阀瓣密封圈Stem,Disc,Gasket |
填料 |
垫片 |
手柄 |
J61Y-170V | 铬镍不锈钢Cr.NiStainlesss steel |
不锈钢 | 聚四氧乙稀、柔性石墨PTEF,Soft graphite | 橡胶石棉板Latex asbestos |
优质碳钢 |
三、主要性能规范Chief property and specifieation
型号 |
公称压力 |
试验压力PS(MPs) |
工作压力(MPa) |
工作温度(℃) |
适用介质Applicable | ||
壳体Shell |
密封 |
密封 | |||||
J61Y-170V | 24.0 | 7.0 | 17.6 | 0.6 | 17.0 | V≤570℃ |
电站、石油气、水、油品等 |
FJ61Y-160p | 24.0 | 16.0 | 17.6 | 0.6 | 16.0 | P≤200℃ | |
T61Y-320 | 24.0 | 16.0 | 17.6 | 0.6 | 16.0 | C≤200℃ | |
24.0 | 16.0 | 17.6 | 0.6 | 16.0 | C≤200℃ | ||

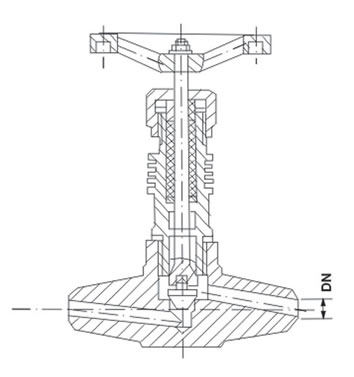

四、主要外形及连接尺寸
型号 | 尺寸 | 重量(kg) | ||||
Do | L | H | H1 | d | ||
6 | 80 | 100 | 100 | 110 | 6 | 1.20 |
10 | 80 | 120 | 100 | 110 | 8 | 1.50 |
15 | 100 | 130 | 120 | 130 | 12 | 1.70 |
20 | 120 | 145 | 150 | 165 | 15 | 2.60 |
25 | 140 | 170 | 165 | 190 | 18 | 4.2 |
