一、概 述

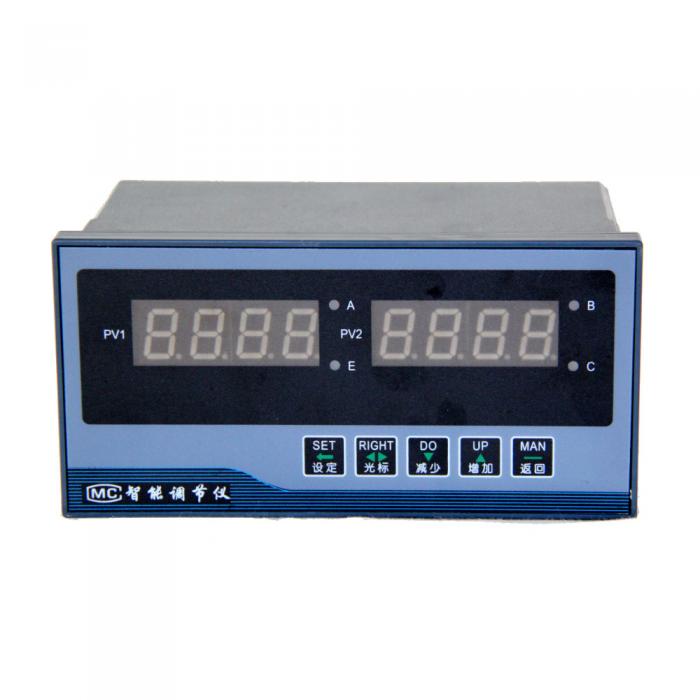

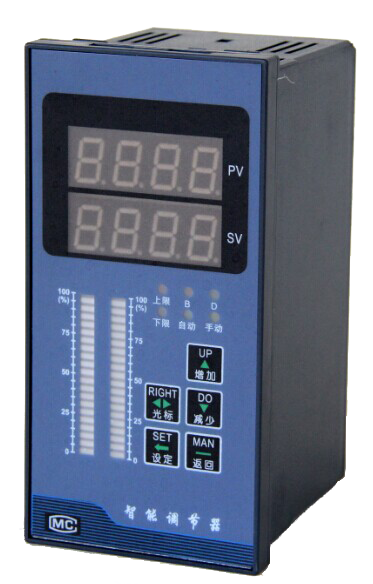

HS-XMTA-1000系列智能伺服控制PID调节器，采用智能型PID控制算法，两种直接阀位控制模式（有位置反馈和无位置反馈）；具有阀门位置自整定。两种控制参数自整定方式；可用于温度、湿度、压力、液位瞬时流量等物理量的精确测量和精确控制。具备通讯打印、电流变松、馈电、开放运算等多种辅助功能。
二、特 点
1、8种报警控制方式选择。
2、二十几种输入信号选择。
3、测量值与给定值可进行加减运算。
4、伺服控制PID调节器正反作用选择。
5、输入开关量SB功能控制给定值转移。
6、可实现带有消音时间的智能声光报警。
7、2或3个模拟量输出为：0~10mA、4~20mA。
8、测量输入信号可进行开方及小信号切除。
9、阀位反馈的模拟量可以标定零点和满度。
10、内置41A双向可控硅直接控制电动执行机构。
11、可分别设定控制量上限、下限输出控制范围。
12、过量程、给定值、控制量、阀位反馈量等多重显示。
13、具有电机正反转控制的制动功能。阀位反馈故障可继电器输出。
14、PID参数自整定或P参数独立自整定。8组设定值及P、I、D参数存储和调用。
15、开机自动或开机手动位置保持或开机手动预置。阀位反馈断线自动进入手动状态。
16、可提供多主机，单主机，无主机方式的RS485异步串行通讯方式；上位机直接控制方式时，伺服控制PID调节器自动跟踪上位的输入信号。
17远程手自动状态控制。远程操作台硬手操；远程开关量控制调节器的控制量输出为PID调节方式或操作台硬手操状态、双向无扰动切换；远程伺服PID调节器控制方式；上位机直接控制方式时，伺服控制PID调节器自动跟踪上位机的输入信号。
三、选型方法
HS | 企标 | |||||||||||
型号 | XMTA | 数字显示仪表（模拟量输入）（人工智能、增强型） | ||||||||||
设计序号 | 1 |
| ||||||||||
输入功能 | 0 | 线性电阻：0-400Ω | ||||||||||
1 | 热电偶 分度号：K、E、S、B、J、T、N、EA | |||||||||||
2 | 热电阻 分度号：Pt100、BA1、BA2、Cu100、Cu50 | |||||||||||
3 | 线性电流：0-10 mA、4-20mA | |||||||||||
4 | 线性电压：0-20mV、10-100mV、0-500mV、0-5V、1-5V | |||||||||||
5 | 二线制变送器：4-20mA | |||||||||||
6 | 频率信号：0.01-1000Hz | |||||||||||
9 | 全信号输入（包括1-5全部） | |||||||||||
输出功能 | 0 | 无模拟输出 | ||||||||||
1 | 4-20mA、DC 1-5V | |||||||||||
2 | 0-10mA、DC 0-5V | |||||||||||
报警功能 | 0 | 无报警 | ||||||||||
1 | 一路报警 | |||||||||||
2 | 二路报警 | |||||||||||
3 | 三路报警 | |||||||||||
9 | 四路报警 | |||||||||||
仪表功能 | 1 | 连续PID电流式电压输出 | ||||||||||
2 | 断续PID | |||||||||||
3 | 时间比例调节控制 | |||||||||||
4 | PID输出带内外给定 | |||||||||||
外形尺寸 | B | 面板尺寸160×80 开孔152×76 | ||||||||||
F | 面板尺寸96×96 开孔92×92 | |||||||||||
H | 面板尺寸80×160 开孔76×152 | |||||||||||
I | 面板尺寸72×72 开孔68×68 | |||||||||||
L | 面板尺寸48×96 开孔44×92 | |||||||||||
S | 面板尺寸96×48 开孔92×44 | |||||||||||
外供电源输出 | N | 无馈电输出 | ||||||||||
P | 有24V.DC输出 | |||||||||||
通信方式 | 0 | 无通讯 | ||||||||||
1 | RS485/RS232通信接口 | |||||||||||
附加功能（可选多项） | U | 常规仪表（可省略） | ||||||||||
G | 常光柱指示 | |||||||||||
S | 双信号输入 | |||||||||||
K | 开方方式显示 | |||||||||||
供电方式 | W | DC 24V供电 | ||||||||||
T | 开关电源 | |||||||||||
M | 220V/AC（可省略） | |||||||||||
