概 述

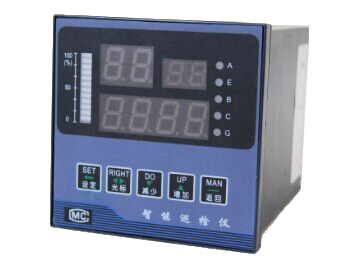

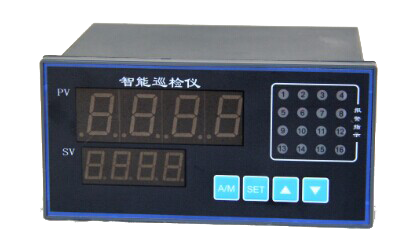

HS-XMDA-7000系列智能多点巡回显示调节仪表不再是过去单纯意义上的显示仪，本系列仪表的大多数产品均有较强的运算、比较、执行、报警等处理能力。
该仪表采用了自行研制开发、委托日本集成电路制造商定制生产的专用集成电路，它汇集了目前自动控制系统中各类调节仪表的大部分功能，同时还集成了CPU、I/O接口、EPROM和D/A转换等电路，及博采众长、精心编制、反复调试的软件系统。
特 点
1、仪表硬件大幅度减少，系统的组成结构相对简单。在用户申请范围内，多种输入信号兼容。
2、采用了优化设计，工艺显著改善，没有飞线、没有调整电位器，所有的校准和功能设定可全部通过键盘由软件完成。
3、可设置为四点位式控制加十二点巡检功能。可设置为统一点报警或独立的分离报警功能。
4、最多可设定四个报警输出，报警方法可达十种以上并可对各报警点进行声光监控，并可对报警的声音，设定消音延时时间。
5、由用户自己设定的四个类别近百种级别的抗干扰模式，可适应各种环境的干扰源。
功 能
1、输入信号种类：热电偶、热电阻、线性电流、线性电压。
2、巡检通道数：1～16路。仪表可同时显示四路测量值。
3、可重定值报警输出（包括声光报警输出）。
4、可单独设定每路通道有效。
5、线性输入可定义每一路的零点，满度值及小数点位数。
6、可看到平均值，平均值可位式控制。
7、可选择4个继电器的组合分配。
8、依操作功能具有B、C、E三组菜单，其中C菜单方便快捷。
9、可巡检、定检切换，通道显示时间设定，0.1～25S可选。
10、可实现巡检最在值、最小值、平均值，瞬时值同时或分别变送输出。
11、支持各通道上下限报警值分别独立设定及报警灯指示；上下限统一继电器输出或每4路共用一个继电器输出。
12、可提供多主机，单主机，无主机方式的RS485异步串行通讯方式。通讯数据校验遵照CRC-16美国数据通讯标准，高可靠性循环，条码校验。
主要技术指标
测量精度：±0.5%FS+1字
继电器接点容量：AC220V 2A
调节控制精度：位式：±0.5%FS
热电阻：三线制输入3×10Ω以内完全补偿
供电电源：AC220V ≤6W AC110V DC24V
冷端自动补偿精度：0～40℃范围内±0.3℃
报警功能：上限、下限、上下限、下回差、双回差等
输入阻抗：0-10mA ：50Ω、4-20mA：250Ω热电偶及DCmV：≥10KΩ
工作环境要求：温度：0-50℃、相对湿度：<85%，无腐蚀性气体，无震动场合。
选型方法
HS | 企标 | ||||||||||
型 号 | XMDA | 数字显示多点巡测仪表（模拟量输入）（人工智能、增强型） | |||||||||
设计序号 | 7 |
| |||||||||
输入功能 | 0 | 线性电阻：0-400Ω | |||||||||
1 | 热电偶 分度号：K、E、S、B、J、T、N、EA | ||||||||||
2 | 热电阻 分度号：Pt100、BA1、BA2、Cu100、Cu50 | ||||||||||
3 | 线性电流：0-10 mA、4-20 mA | ||||||||||
9 | 全信号输入（包括1-5全部） | ||||||||||
输出功能 | 0 | 无输出 | |||||||||
1 | 4～20mA或1～5V | ||||||||||
2 | 0～10mA或1～5V | ||||||||||
变送输出值选择 | 1 | 即时值 | |||||||||
2 | 最大值 | ||||||||||
3 | 最小值 | ||||||||||
4 | 平均值 | ||||||||||
报警功能 | 0 | 无报警 | |||||||||
1 | 一路报警 | ||||||||||
2 | 二路报警 | ||||||||||
3 | 三路报警 | ||||||||||
9 | 四路报警 | ||||||||||
巡检通路 | 1 | 4路巡检 | |||||||||
2 | 8路巡检 | ||||||||||
3 | 12路巡检 | ||||||||||
4 | 16路巡检 | ||||||||||
外形尺寸 | B | 面板尺寸160×80 开孔152×76 | |||||||||
F | 面板尺寸96×96 开孔92×92 | ||||||||||
H | 面板尺寸80×160 开孔76×152 | ||||||||||
供电方式 | W | DC 24V供电 | |||||||||
T | 开关电源85-265V.AC | ||||||||||
M | 220V.AC(可省略) | ||||||||||
