二、概述

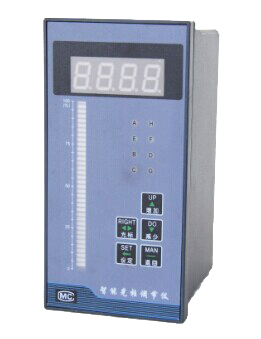

HS-XMTA-9000系列智能光柱显示调节仪开关量输出最多可达5个，其中有一个可专职控制输入部分的断阻、断偶、开路信息，另外一个用于开关量、控制量或可编程双定时器，计数器或可编程智能声光报警。仪表内的PID连续控制量，过程量、给定值、阀位反馈量等以0～10mA或4～20mA模拟量方式输出。同一个量可以给任意一个或两个输出口最多可达三个，一旦输入部分出现不可预料的故障，用于位式控制的继电器及模拟量输出部分能够保持故障前的状态。仪表显示部分出现闪烁。故障状态下，仪表的断、连续PID控制输出部分在自动方式时保持故障前的输出量。调节器暂停运算。操作工仍可在手动方式下进行控制。
二、特 点
万能信号输入，用户任意选择。(热电偶，热电阻，电压，电流，线性电阻，频率)。
测量值、设定值可用模拟条、数字屏进行显示，显示内容可自由切换。
测量值与设定值可进行加减运算。
8种报警控制方式选择。
可进行开方及小信号切除。
开关电源型仪表可有5个开关量输出，一个为输入部分的断线报警，另4个为位式控制。
出现断阻、断偶、断线故障时，报警继电器可选择输出状态。
可做计数器和可逆计数器仪表，断电后重新上电恢复断电前的计数值，可清除计数值、可预置数、可对计数值进行上下限报警和变送输出。
可实现关联报警控制方式。
供外24V，30mA或50mA或100mA电源(可作二线制变送器电源)。
测量值或内给定值变送输出：0～10mA、4～20mA、0～5V、l～5V、0～10V。
可提供多主机，单主机，无主机方式的RS485异步串行通讯方式。通讯数据校验遵照CRC-16美国数据通讯标准，高可靠性循环，条码校验。
三、选型方法
HS | 企标 | ||||||||||||
分隔线 | — |
| |||||||||||
型 号 | XMTA | 数字显示仪表（模拟量输入）（人工智能、增强型） | |||||||||||
设计序号 | 9 |
| |||||||||||
输入功能 | 0 | 线性电阻：0-40Ω | |||||||||||
1 | 热电偶 分度号：K、E、S、B、J、T、N、EA | ||||||||||||
2 | 热电阻 分度号：Pt100、BA1、BA2、Cu100、Cu50 | ||||||||||||
3 | 线性电流：0-10mA、4-20 mA | ||||||||||||
4 | 线性电压：0-20mV、10-100 mV、0-500 mV、0-5V、1-5V | ||||||||||||
5 | 二线制变送器：4-20mA | ||||||||||||
6 | 频率信号：0.01-1000Hz | ||||||||||||
9 | 全信号输入（包括1-5全部） | ||||||||||||
输出功能 | 0 | 无模拟输出 | |||||||||||
1 | 4～20mA、DC 1～5V | ||||||||||||
2 | 0～10Ma、DC 0～5V | ||||||||||||
报警功能 | 0 | 无报警 | |||||||||||
1 | 一路报警 | ||||||||||||
2 | 二路报警 | ||||||||||||
3 | 三路报警 | ||||||||||||
9 | 四路报警 | ||||||||||||
外形尺寸 | B | 面板尺寸160×80 开孔152×76 | |||||||||||
F | 面板尺寸96×96 开孔92×92 | ||||||||||||
H | 面板尺寸80×160 开孔76×152 | ||||||||||||
I | 面板尺寸72×72 开孔68×68 | ||||||||||||
S | 面板尺寸96×48 开孔92×44 | ||||||||||||
L | 面板尺寸48×96 开孔44×92 | ||||||||||||
外供电源输出 | N | 无馈电输出（可省略） | |||||||||||
P | 有24V.DC输出 | ||||||||||||
通信方式 | 0 | 无通讯 | |||||||||||
1 | RS485/RS232通信接口 | ||||||||||||
附加功能
| U | 常规仪表（可省略） | |||||||||||
B | 带光柱指示 | ||||||||||||
S | 双信号输入 | ||||||||||||
K | 开方方式显示 | ||||||||||||
供电方式
| W | DC 24V供电 | |||||||||||
T | 开关电源 | ||||||||||||
M | 220V/AC(可省略) | ||||||||||||
