概 述

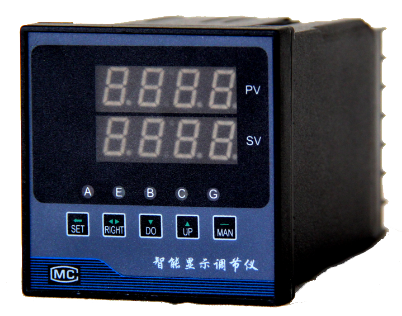

HS-XMTA-8000系列智能数字显示调节仪采用自行研制开发，委托日本集成电路制造商定制生产的专用集成电路，它汇集目前自动控制系统各类调节仪表的大部分功能，同时还集成了CPU,I/O接口，EPROM和D/A转换等电路，辅以博采众长，精心编制，反复调试软件系统，使仪表性能独具个性。
特 点
最多可设定四个报警输出，报警方法可达十种以上，并可对报警参数进行监控。
仪表硬件大幅度减少，系统的组成结构相对简单。在用户申请范围内，多种输入信号兼容。
采用了优化设计，工艺显著改善，没有飞线，没有调整电位器，所有的校准和功能可全部通过键盘有软件完成。
可选加两路D/A输出口，可以对过程量和控制量同时进行光电隔离输出，以确保被控制系统的安全可靠，提供5V和24V两个恒压源输出，可满足大多数辅助功能的需求。
任何复杂的控制、调节、报警、输出等功能，均可由仪表进行简单的操作，设定后加以密码保护，使其变成一个傻瓜式仪表，现场操作工将不能修改被锁定的参数。甚至还可做到不让操作工查看。由用户自己设定的四个类别百种级别的抗干扰模式，可适应各种环境的干扰源。
显 示
1、单排数码显示：直接显示仪表测量值。
2、双排数码显示：上排显示测量值。下排显示设定值。在测量状态下，可通过△键将下排显示切换成测量值的百分比。
3、双排数码管十单模拟条：上排显示设定值或测量值的百分比，单模拟条指示测量值的百分比或模拟输出的百分比。
4、双排数量管十双排模拟条；双输入仪表时，上排显示主输入测量信号。下排显示副测量信号。
第一个模拟条以百分比形式显示主输入的测量信号。
第二个模拟条以百分比形式显示副输入的测量信号。
5、指示灯：A灯或J1灯，是SP1报警指示灯
E灯或J2灯，是SP2报警指示灯
B灯或J3灯，是SP3报警指示灯
C灯或J4灯，是SP4报警指示灯
主要技术指标
1、测量精度：±0.5%FS±1d ±0.2%FS±1d
2、报警功能：上限、下限、上下限、下回差、双回差、OK方式、绝对值方式等。
3、变送输出精度：±0.3%FS 负载能力：0-600Ω
4、输入阻抗：0-10mA ：500Ω、4-20mA：250Ω、DCmV：≥200KΩ
5、热电偶及DCmV：≥10KΩ冷端自动补偿精度：0～40℃范围内±0.3℃
6、热电阻：三线制输入3×10Ω以内完全补偿
7、继电器接点容量：AC220V 3A（无感负载）
8、供电电源：AC220V ≤6W
9、工作环境要求：温度：0-50℃、相对湿度：<85%，无腐蚀性气体，无震动场合。
选型方法
HS | 企标 | ||||||||||||
分隔线 | — |
| |||||||||||
型 号 | XMTA | 数字显示仪表（模拟量输入）（人工智能、增强型） | |||||||||||
设计序号 | 8 |
| |||||||||||
输入功能 | 0 | 线性电阻：0-40Ω | |||||||||||
1 | 热电偶 分度号：K、E、S、B、J、T、N、EA | ||||||||||||
2 | 热电阻 分度号：Pt100、BA1、BA2、Cu100、Cu50 | ||||||||||||
3 | 线性电流：0-10mA、4-20 mA | ||||||||||||
4 | 线性电压：0-20mV、10-100 mV、0-500 mV、0-5V、1-5V | ||||||||||||
5 | 二线制变送器：4-20mA | ||||||||||||
6 | 频率信号：0.01-1000Hz | ||||||||||||
9 | 全信号输入（包括1-5全部） | ||||||||||||
输出功能 | 0 | 无模拟输出 | |||||||||||
1 | 4～20mA、DC 1～5V | ||||||||||||
2 | 0～10Ma、DC 0～5V | ||||||||||||
报警功能 | 0 | 无报警 | |||||||||||
1 | 一路报警 | ||||||||||||
2 | 二路报警 | ||||||||||||
3 | 三路报警 | ||||||||||||
9 | 四路报警 | ||||||||||||
外形尺寸 | B | 面板尺寸160×80 开孔152×76 | |||||||||||
F | 面板尺寸96×96 开孔92×92 | ||||||||||||
H | 面板尺寸80×160 开孔76×152 | ||||||||||||
I | 面板尺寸72×72 开孔68×68 | ||||||||||||
S | 面板尺寸96×48 开孔92×44 | ||||||||||||
L | 面板尺寸48×96 开孔44×92 | ||||||||||||
外供电源输出 | N | 无馈电输出（可省略） | |||||||||||
P | 有24V.DC输出 | ||||||||||||
通信方式 | 0 | 无通讯 | |||||||||||
1 | RS485/RS232通信接口 | ||||||||||||
附加功能
| U | 常规仪表（可省略） | |||||||||||
B | 带光柱指示 | ||||||||||||
S | 双信号输入 | ||||||||||||
K | 开方方式显示 | ||||||||||||
供电方式
| W | DC 24V供电 | |||||||||||
T | 开关电源 | ||||||||||||
M | 220V/AC(可省略) | ||||||||||||
