适用范围

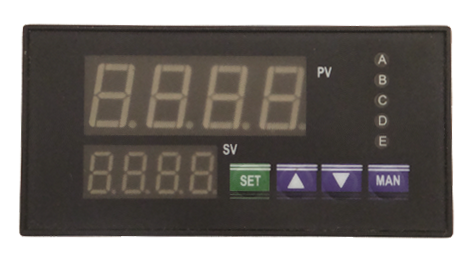

HS-ZNXS-100智能显示调节仪与各类传感器、变送器配合使用，智能显示调节仪可对温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控制、变送输出、数据采集及通讯。
功能特点
万能输入功能
有自动校准和人工校准功能
多重保护、隔离设计、抗干扰能力强、可靠性高
良好的软件平台，具备二次开发能力，以满足特殊的功能
智能显示调节仪先进的模块化结构，配合功能强大的仪表芯片，功能组合、智能显示调节仪系统升级非常方便
主要技术指标
基本误差：0.5％FS或 0.2％FS±1个字
分 辨 力：1/20000、14位A/D转换器
显示方式：双排四位LED数码管显示
采样周期：0.2S
报警输出：二限报警或四限报警，报警方式、报警灵敏度可设置，继电器输出触点容量 AC220V/3A或AC220V/1A。
变送输出： 4～20mA、0～10mA、1～5V、0～5V 精度：±0.3％FS
通讯输出：接口方式--隔离串行双向通讯接口RS485/RS422/RS232/Modem
波 特 率：--300～9600bps内部自由设定
馈电输出：DC24V/30mA
电 源：开关电源 85～265VAC 功耗4W以下
型号说明
HS-ZNXS-100 | 智能数字显示调节仪 | ||||||
外型尺寸 | A/D | 横式160×80×80 mm | |||||
A | 横式160×80×125mm | ||||||
A/S | 竖式80×160×125mm | ||||||
B | 方式96×96×110 mm | ||||||
C | 横式96×48×110 mm | ||||||
C/S | 竖式48×96×110 mm | ||||||
D | 方式72×72×110 mm | ||||||
F | 方式48×48×110 mm | ||||||
T | 特殊/自定表壳。 | ||||||
报警输出 | B□ | B0无报警输出；B1-B4，1-4点报警 | |||||
变送输出 | X1 | 4-20mA输出 | |||||
X2 | 0-10mA输出 | ||||||
X3 | 1-5V输出 | ||||||
X4 | 0-5V输出 | ||||||
通讯输出 | P | 微型打印机 | |||||
R | 串行通讯RS232 | ||||||
S | 串行通讯RS485 | ||||||
馈电输出 | 无馈电输出 | ||||||
V12 | 带DC12V馈电输出 | ||||||
V24 | 带DC24V馈电输出 | ||||||
供电电源 | 220VAC供电 | ||||||
W | DC24V供电 | ||||||
输入信号 | Sn | 见"输入信号类型表" | |||||
输入信号类型表：
参数提示符 | 输入信号内容 | 参数提示符 | 输入信号内容 |
tc-k | K型 | rtd | 远传电阻0~400Ω |
tc-s | S | bA1 | BA1 |
tc-e | E | bA2 | BA2 |
tc-b | B | 0~50 | 0~50mV |
tc-t | T | 0~5V | 0~5V |
Tc-n | N | 1~5V | 1~5V |
tc-j | J | 0~20 | 0~20mA |
P100 | Pt100 | 0~10 | 0~10 mA |
C100 | Cu100 | 4~20 | 4~20 mA |
Cu50 | Cu50 |
型号举例：HS-ZNXS-100AB2X1RV24-4-20
HS-ZNXS-100系列智能数字显示调节仪，4～20mA输入，外表尺寸160×80×125mm，二限报警控制输出，4～20mA变送输出，带RS232隔离通讯接口，带DC24V馈电输出，供电电源220VAC。
