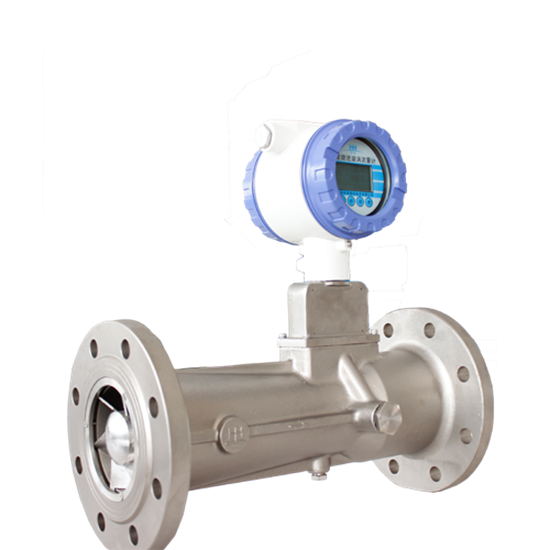

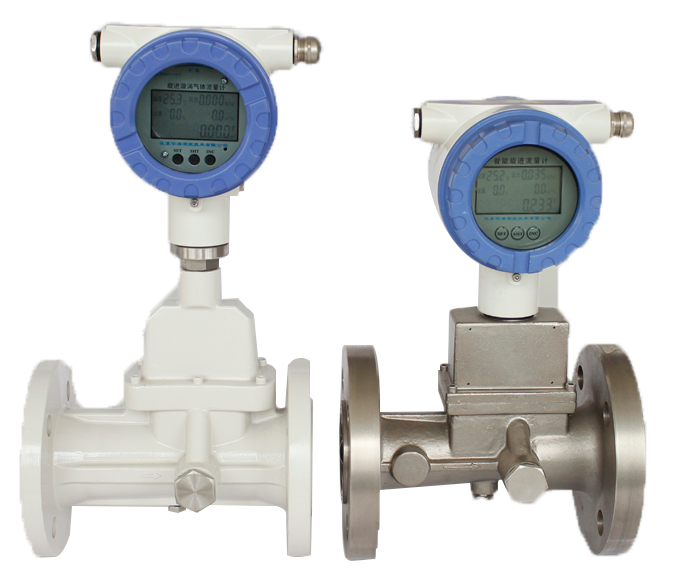

HS-LUX系列旋进漩涡气体流量计
当流体通过螺旋形导流叶片组成的漩涡发生体后，流体被迫绕旋涡发生体中心剧烈地旋转，形成旋涡流。旋涡流加速，沿流动方向经缩径段，流动强度增强。当旋涡流进入扩散段后，在导流体回流的作用下，该旋涡产生二次旋转运动，即旋涡进动。二次旋涡进动的频率与流量成正比。当流量计设计得当时，在很宽的流量范围内，旋涡的频率与流量成线性关系。该频率由压电传感器检测，由流量积算仪进行运算和处理。

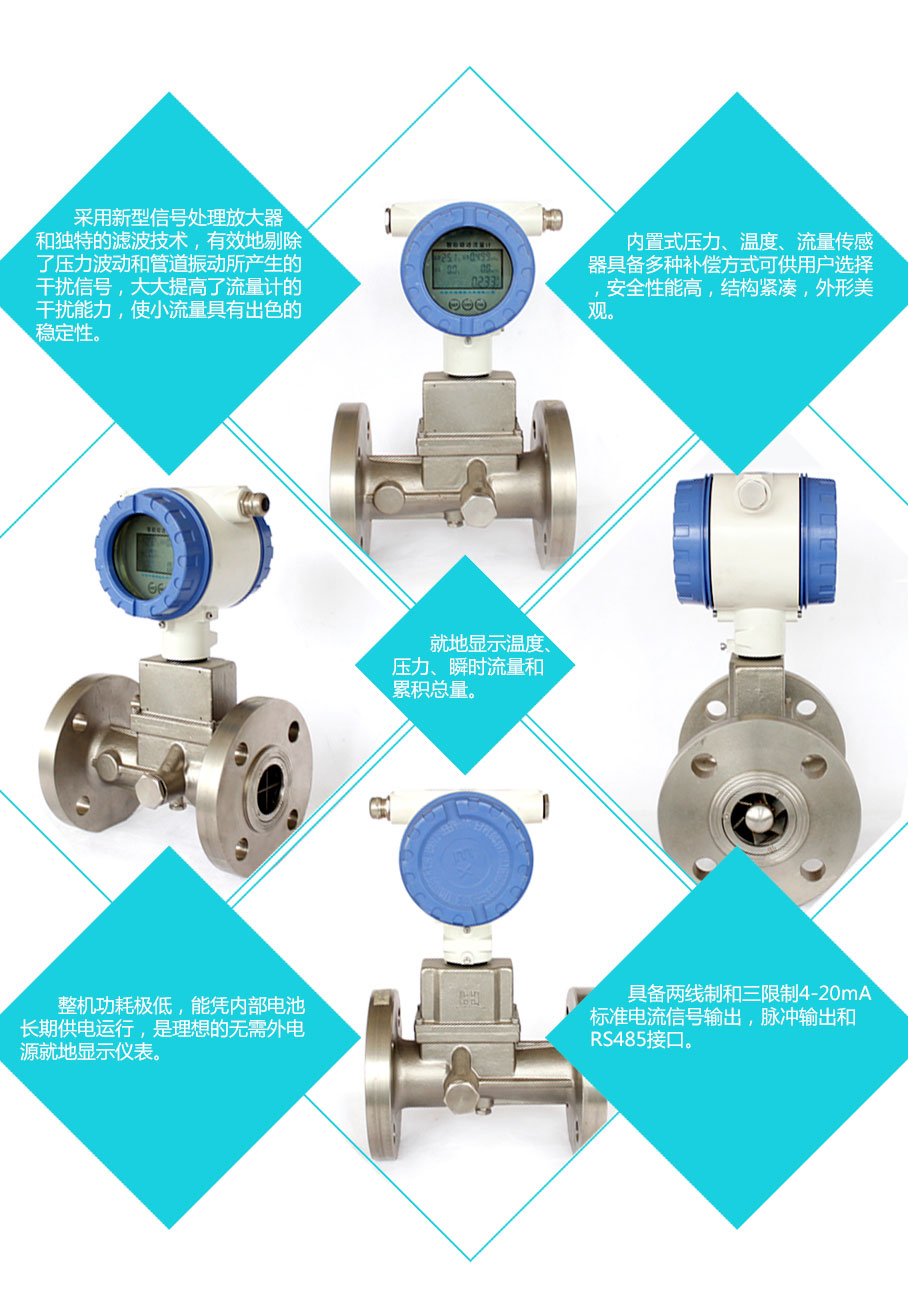

特点：
1.测量氧气，废气，天然气等气体流量强烈推荐！精度高，耐腐蚀，满足您多种要求！可定制高压等多种特殊规格；
2.现场显示温度、压力、流量等参数，可实现远传功能；
3.实现4-20MA、RS485、MODBUS等信号远传；一体式温度压力补偿；
◀液晶显示屏
◀采用优质 液晶显示屏，数据清晰快速，保证最快时间读取数据。
表头▶
表头内部采用SMT自动贴片技术。▶
◀电路板
◀采用进口优质电路板，抗干扰能力强，确保测量准确度，经久耐用。
流量探头压力温度探头
其采用316不锈钢材质，外科内封压电晶片构成漩涡传感器，信号干净稳定。316不锈钢还具有很强的抗腐蚀性能
锂电池接线板▶
通用接线端子，配上说明方便接线安装锂电池供电配3.6V高聚能锂电池（普通环境下使用寿命约为2年）▶

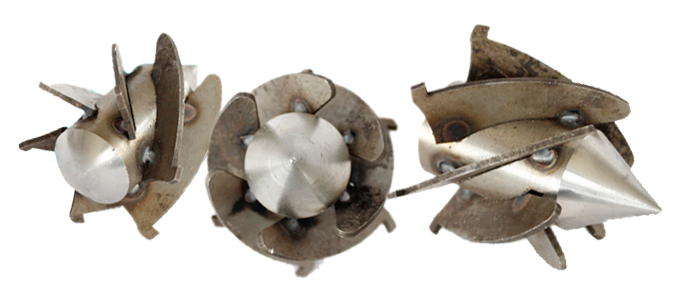

起旋器
采用304不锈钢材质，产生稳定漩涡。
主要技术参数：
产品名称 | LUX系类智能旋进旋涡气体流量计 |
公称通径 | DN15-DN200 |
适用介质 | 气体 |
精度等级 | 1.0% 、1.5% |
工作压力 | PN1.6MPa 、 PN2.5Pa 、PN4.0MPa特殊规格订货时请注明 |
介质温度 | -20～80℃ |
环境温度 | -30～60℃ |
相对湿度 | 5%～95% |
大气压力 | 86KPa～106KPa |
标准状态条件 | P=101.325kpa，T=293.15K |
温压补偿 | 用户选定 |
工作电源 | 3外电源：24V DC、内电源：3.6V锂电池 |
消耗功率 | 外电源：<1W、内电源：<0.3mW锂电池可用二年以上 |
输出信号 | 频率信号、4-20mA电流信号：对应流量Q～Qmax，20mA对应流量可由用户自己设定 |
通讯 | RS485通讯、Modbus通讯，可传输瞬时流量、累积流量计、压力和温度参数 |
显示器显示 | 瞬时流量、温度、压力、累积流量计 |
传感器材质 |
铝合金壳体（PN≤1.6Mpa）、 |
安装方式 | 法兰连接 |
防爆标志 | ExdIIBT6 Gb |
防护等级 | IP65 |
流量范围：
铝合金壳体旋进流量计流量范围 | 不锈钢壳体旋进流量计流量范围 | ||||
型号规格 | 公称通径DN（mm） | 流量范围（mm3/h） | 型号规格 | 公称通径DN（mm） | 流量范围（mm3/h） |
LUX-15 | 15 | 1.5-12.0 | LUX-25 | 25 | 2.5-3.0 |
LUX-20 | 20 | 2.0-15.0 | LUX-32 | 32 | 4.5-60.0 |
LUX-25 | 25 | 2.5-30.0 | LUX-50 | 50 | 10.0-150.0 |
LUX-32 | 32 | 4.5-60.0 | LUX-80 | 80 | 28.0-400.0 |
LUX-40 | 40 | 7.0-70.0 | LUX-100 | 100 | 50.0-800.0 |
LUX-50 | 50 | 10.0-150.0 | LUX-150 | 150 | 150.0-2250.0 |
LUX-65 | 65 | 17.0-170.0 | LUX-200 | 200 | 360.0-3600.0 |
LUX-80 | 80 | 28.0-400.0 | 该流量范围为产品出厂检定的流量范围（常温、常压下介质为空气，密度为1.205kg/m3）;同时，随着压力的增大，流量范围也随之增大。 | ||
LUX-100 | 100 | 50.0-800.0 | |||
LUX-125 | 125 | 90.0-1000.0 | |||
LUX-150 | 150 | 150.0-2250.0 | |||
LUX-200 | 200 | 360.0-3600.0 | |||
安装注意事项：
1、流量计安装时，严禁在其进出口法兰处直接进行电焊，以免烧坏流量计内部零件。
2、对于新安装或检修后的管道务必进行清扫，去除管道中的杂物后方能安装流量计。
3、流量计应安装在便于维修、无强电磁场干扰、无强烈机械振动以及热辐射影响的场所；
4、流量计不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合；
5、流量计室外安装时，上部应有遮盖物，以防雨水浸入和烈日曝晒影响流量计使用寿命；
6、流量计可任意角度安装，流体的流向应与流量计上标识的流向一致；
7、在管道施工中，应考虑安装伸缩管或波纹管，以免对流量计造成严重的拉伸或断裂；
8、流量计应与管道同轴安装，并防止密封片和黄油进入管道内腔；
9、采用外电源时，流量计必须有可靠接地，不得与强电系统共用地线，在管道安装或检修时，不得把电焊系统的地线与流量计搭接。
10、为了不影响流体正常输送和便于维护，要求按下图所示安装旁通管道，并保证前≥3DN、后≥1DN的直管段。
上下游直管段的安装要求：
D：旋进旋涡流量计的公称通径
 | 直管段安装要求： 上游侧的直管段长度至少为3D 下游侧的直管段长度至少为2D |
 | 弯管的安装要求： 上游侧的直管段长度至少为3D 下游侧的直管段长度至少为2D |
 | 缩管、扩管的安装要求 上游侧的直管段长度至少为3D 下游侧的直管段长度至少为2D |
 | 管道有阀门的安装要求 上游侧的直管段长度至少为5D 下游侧的直管段长度至少为2D |
| ||||||

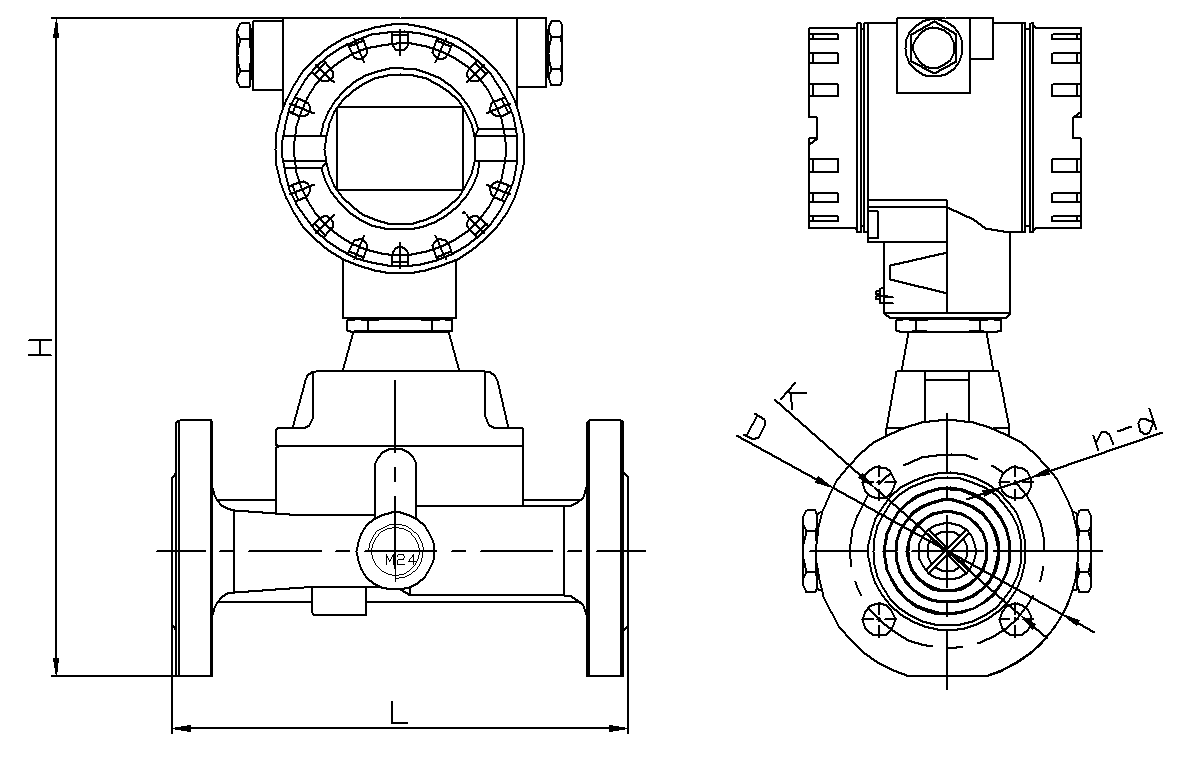

| 铝合金壳体 旋 进 流 量 计 外 形 及 安 装 尺 寸 表 | ||||||
| 公称通径DN（mm） | 压力等级（PN） | 安装总长度L（mm） | 安装总高度H（mm） | 法兰外径D（mm） | 螺栓孔中心圆直径K（mm） | 螺栓孔数量n 螺栓孔直径d |
| 15 | 1.6MPa | 160; | 400 | 95 | 65 | 4-Φ14 |
| 20 | 1.6MPa | 160 | 410 | 105 | 75 | 4-Φ14 |
| 25 | 1.6MPa | 180 | 420 | 115 | 85 | 4-Φ14 |
| 32 | 1.6MPa | 200 | 430 | 140 | 100 | 4-Φ18 |
| 40 | 1.6MPa; | 230 | 430 | 150 | 110 | 4-Φ18 |
| 50 | 1.6MPa | 230 | 440 | 165 | 125 | 4-Φ18 |
| 65 | 1.6MPa | 310 | 460 | 185 | 145 | 8-Φ18 |
| 80 | 1.6MPa | 330 | 490 | 200 | 160 | 8-Φ18 |
| 100 | 1.6MPa | 413 | 510 | 220 | 180 | 8-Φ18 |
| 125 | 1.6MPa | 520 | 540 | 250 | 210 | 8-Φ18 |
| 150 | 1.6MPa | 575 | 560 | 285 | 240 | 8-Φ22 |
| 200 | 1.6MPa | 700 | 620 | 340 | 295 | 12-Φ22 |
| 注：1、上表所有数据仅基于标准型旋进流量计；2、与表中不同的压力和口径为特殊规格，下单时要具体说明。 | ||||||
2.不锈钢壳体旋进漩涡流量计外形尺寸
| ||||||
| 不锈钢壳体 旋 进 流 量 计 外 形 及 安 装 尺 寸 表 | ||||||
| 公称通径DN（mm） | 压力等级（PN） | 安装总长度L（mm） | 安装总高度H（mm） | 法兰外径D（mm） | 螺栓孔中心圆直径K（mm） | 螺栓孔数量n 螺栓孔直径d |
| 20 | 4.0MPa | 200 | 300 | 105 | 75 | 4-Φ14 |
| 25 | 4.0MPa | 200 | 300 | 115 | 85 | 4-Φ14 |
| 32 | 4.0MPa | 200 | 360 | 140 | 100 | 4-Φ18 |
| 50 | 4.0MPa | 230 | 370 | 165 | 125 | 4-Φ18 |
| 50 | 6.3MPa | 240 | 390 | 180 | 135 | 4-Φ22 |
| 80 | 1.6MPa | 330 | 420 | 200 | 160 | 8-Φ18 |
| 80 | 6.3MPa | 330 | 430 | 215 | 170 | 8-Φ22 |
| 100 | 1.6MPa | 410 | 485 | 220 | 180 | 8-Φ18 |
| 150 | 1.6MPa | 570 | 510 | 285 | 240 | 8-Φ22 |
| 200 | 1.6MPa | 700 | 570 | 340 | 295 | 12-Φ22 |
| 注：1、上表所有数据仅基于标准型旋进流量计；2、与表中不同的压力和口径为特殊规格，下单时要具体说明。 | ||||||
订货须知
1、用户订购本产品时要注意根据管道公称直径、流量范围、公称压力、介质最大压力、介质温度范围、环境条件选择合适的规格，在危险场所使用的必须注明防爆等级要求。
2、流量计一般为基本型，带工厂脉冲输出和RS485通讯接口，若需其它附件输出功能，请在订货时注明。
3、配套产品：可配套HS-XMJA智能流量积算仪通过RS485接口实现异地（≤120m）显示。
故障排除
故障现象 | 可能原因 | 排除方法 |
接通电源后无输出信号 |
1.管道无介质流动或流量低于始动流量； |
1.提高介质流量或者换用更小通径的流量计，使其满足流量范围的要求； |
无流量时流量计有流量显示 |
1.流量计接地不良及强电和其它地线接线受干扰； |
1.正确接好地线，排除干扰； |
瞬时流量示值显示不稳定 |
1.介质流量不稳； |
1.待流量稳定后再测； |
累积流量示值和实际累积量不符 |
1.流量计仪表系数输入不正确； |
1.重新标定后输入正确仪表系数； |
转换显示不正常 | 转换器按键接触不良或按键锁死。 | 更换按键。 |
睡眠唤醒或换上新电池后出现死机 | 上电复位电路不正常或振荡电路不起振 | 重装电池（需取出后放电5秒在重装） |
如您在现场安装或使用过程中，有出现任何无法解决的技术问题，请及时联系我们技术支持，协助您解决相关问题。
