测量范围 |
水(20℃)（2.5-10000）L/h 空气（20℃,101325Mpa）(0.07-750)m3/h |
量程比 |
10:1 |
准确度 |
1.5级2.5级 |
流体工作压力 |
DN15-DN50：4.0Mpa; DN80- DN100；1.6 Mpa |
夹套工作压力 |
1.6 Mpa |
流体工作温度 |
-80℃-+200℃(对PTE型℃+85℃)PTFE |
连接方式 |
法兰连接或螺纹连接，法兰标准用GB/T9119；ANSI150lbs.300lbs;HG20592-20635;也可按用户要求定制其他标准法兰。 |
环境温度 |
-25℃~+55℃ |
介质粘度 |
Dn15≤5Mpa.s; DN25~ DN100≤250MPa |
电信号输出 |
输出信号:（4-20） |
线信度:1% | |
温度影响: 0.5%/10℃ | |
电源电压：（13~30）V DC | |
电源消耗：≤250mW | |
限位报警 |
供电电源：220（1+10%）V DC |
功耗：℃3W | |
工作温度：-25℃~60℃ | |
防爆等级 |
Ib II CT5 |
LZ-系列金属浮子流量计选型说明
管道口径

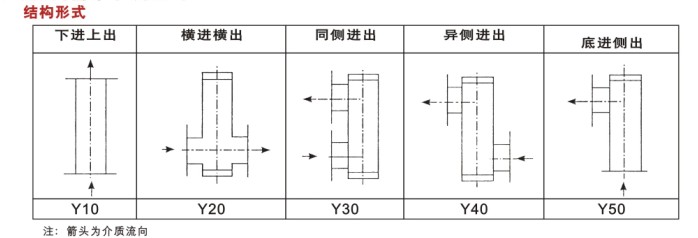

| 结构形式
| 接液材质
| 附加结构
| |||
A |
B |
介质流向 |
C |
D | ||
DN15 |
Y10 |
下进上出 |
RRO |
0Cr18Ni12Mo2Ti |
F |
防腐型 |
DN25 |
Y20 |
横进横出 |
RR1 |
1Cr18Ni9Ti |
T |
夹套型 |
DN50 |
Y30 |
同侧进出 |
RP |
（聚四氟乙烯） |
Z |

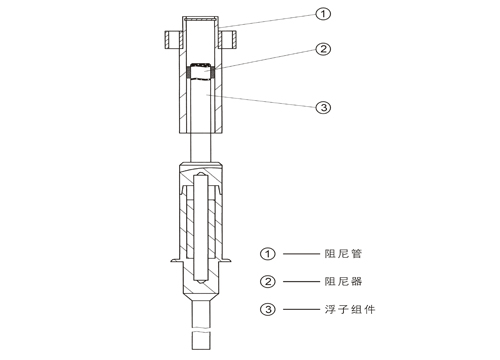

阻尼型 |
DN80 |
Y40 |
异侧进出 |
Ti |
（钛合金） |
G |
高温型 |
DN100 |
Y50 |
底侧进出 |
RL |
316L |
Y |
高压型 |
DN125 |
B |
防爆型 | ||||
DN150 | ||||||
转换器功能组合
| 功能
|
Es1 |
远传4-20mA标准电流信号，本安防爆，防爆标志ibIICT5，安全栅型号LB906（注） |
Es2 |
远传4-20mA标准电流信号 |
K1 |
带一上限报警输出 |
K2 |
带一上限报警输出 |
K12 |
带一上限和一下限报警输出 |
JsB |
现场电池供电，LCD显示瞬时流量和累积流量，本安防爆 |
JsC |
220V AC 供电，LCD显示瞬时流量和累积流量 |
JsD |
24 V AC 供电，LCD显示瞬时流量和累积流量本安防爆 |
JsE |
24 V AC 供电，LCD显示瞬时流量和累积流量,输出（4-20）mA标准电流信号传送瞬时流量，本安防爆 |
耐腐通径
AnticorrosionDiameter
| 普通通径
Normal Diameter
| 测量 范围
Measure Range
| 最大压力损失
Maximum Pressure Loss
| ||
DN(mm) |
DN(mm) |
空气Air20℃ m3/h |
水Water(20℃) (L/h) |
空气Air(KPa) |
水Water(KPa) |
15 |
15 |
0.05-0.5 |
1.6-16 |
7.0 |
6.4 |
0.07-0.7 |
2.5-25 |
7.1 |
6.5 | ||
0.11-1.1 |
4.0-40 |
7.2 |
6.5 | ||
0.18-1.8 |
6.0-60 |
7.3 |
6.6 | ||
0.28-2.8 |
10-100 |
7.5 |
6.6 | ||
0.40-4.0 |
16-160 |
8.0 |
6.8 | ||
0.70-7.0 |
25-250 |
10.8 |
7.2 | ||
1.00-10 |
40-400 |
10 |
8.6 | ||
1.60-16 |
60-600 |
14 |
11.1 | ||
25 |
80-800 |
14 | |||
25 |
3.00-30 |
100-1000 |
7.7 |
7.0 | |
4.50-45 |
160-1600 |
8.8 |
8.0 | ||
7.00-70 |
250-2500 |
12 |
10.8 | ||
11-110 |
400-4000 |
19 |
15.8 | ||
50 |
500-5000 |
16.2 | |||
50 |
18-180 |
600-6000 |
8.6 |
8.1 | |
25-250 |
1000-10000 |
10.4 |
11 | ||
80 |
40-400 |
1600-16000 |
12.6 |
17 | |
80 |
50-500 |
2000-20000 |
15.5 |
6.3 | |
100 |
75-750 |
2500-25000 |
17.2 |
8.1 | |
100 |
100-1000 |
4000-40000 |
9.5 | ||
125 |
160-1600 |
6000-60000 |
10 | ||
125 |
250-2500 |
8000-80000 |
16 | ||
150 |
10000-100000 |
20 | |||
150 |
300-3000 |
12-120m3/h |
20 | ||
400-4000 |
15-150m3/h |
25 | |||

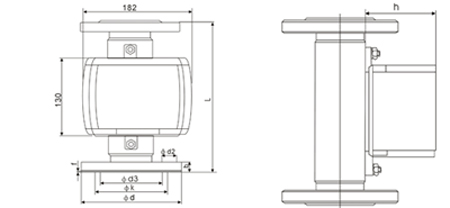

口径/压力 Mn/MPa |
尺寸(mm)Φd |
Φd3 |
Φk |
Φd2 |
b |
f |
L |
h |
15/4.0 |
95 |
45 |
65 |
4xΦ14 |
16 |
2 |
250 |
85 |
25/4.0 |
115 |
68 |
85 |
4xΦ14 |
18 |
2 |
250 |
85 |
50/4.0 |
165 |
102 |
125 |
4xΦ18 |
20 |
3 |
250 |
85 |
80/1.6 |
200 |
138 |
160 |
8xΦ18 |
20 |
3 |
250 |
85 |
100/1.6 |
220 |
162 |
180 |
8xΦ18 |
20 |
3 |
250 |
85 |
125/1.6 |
250 |
188 |
210 |
8xΦ18 |
22 |
3 |
400 |
85 |
150/1.6 |
285 |
218 |
240 |
8xΦ22 |
22 |
3 |
400 |
85 |
