型号
| 公称通径(mm)
| 测量 范围
（L/h）
| 精度（+%）
| 工作温度
| 工作压力
| |
水20℃ Water(L/h)
| 空气（101325pa 20℃）Air(m3/h)
| |||||
VA/SA/FA20-15
VA/SA/FA20-15F |
15 |
4~40 6.3~63
10~100 12~120
16~160 20~200
25~250 30~300
36~360 40~400
46~460 63~630
65~650 75~750 |
0.12~1.2 0.2~2
0.3~3 0.4~4
0.5~5 0.6~6
0.8~8 0.9~9
1.2~12 2~20 |
1.5 |
-20℃~+60℃或
0℃~+120℃ |
≤1.0Mpa |
VA/SA/FA20-25
VA/SA/FA20-25F |
25 |
40~400 50~500
63~630 80~800
100~1000 120~1200
160~1600 200~2000
250~2500 300~3000 |
1.6~16
2~20
2.5~25
3~30
4~40
5~50
6~60 | |||
VA/SA/FA20-40
VA/SA/FA20-40F |
40 |
160~1600 200~2000
250~2500 300~3000
400~4000 500~5000 |
5~50
6~60
8~80
9~90
12~120 |
≤0.9Mpa | ||
VA/SA/FA20-50
VA/SA/FA20-50F |
50 |
250~2500 300~3000
400~4000 500~5000
630~6300 800~8000
1000~1000
1500~15000 |
10~100
12~120
16~160
20~200
30~300 |
≤0.7Mpa | ||
注：型号后带F的为防腐型

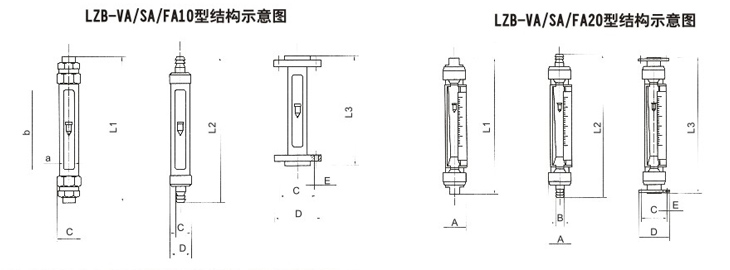

| 公称通径 | VA20管螺纹连接 | SA20软管连接 | FA20法兰连接 | |||||||
| L1 | A | 管螺纹 | L2 | A | B | L3 | D | C | E | |
| 15 | 375 | φ58 | G1/2" | 400 | φ58 | φ17 | 425 | φ95 | φ65 | 4-φ14 |
| *G3/8" | φ88.9 | φ60.5 | 4-φ16 | |||||||
| *NPT1/2" | φ95.2 | φ66.5 | 4-φ16 | |||||||
| 25 | φ74 | G1" | 450 | φ74 | φ30 | φ115 | φ85 | 4-φ14 | ||
| *G3/4" | φ108 | φ79.2 | 4-φ16 | |||||||
| *NPT1" | φ123.9 | φ88.9 | 4-φ19 | |||||||
| 40 | φ92 | G1 1/2" | φ92 | φ44 | φ145 | φ110 | 4-φ18 | |||
| *NPT1 1/2" | φ127 | φ98.6 | 4-φ16 | |||||||
| 50 | φ112 | G2" | φ112 | φ54 | φ160 | φ125 | 4-φ18 | |||
| *NPT2" | φ152.4 | φ120.7 | 4-φ19 | |||||||
