高静压变送器可在工作压力32MPa以下测量差压，由于具有32MPa的耐工作压力和过载保护，确保了变送器能在高静压系统中得到可靠的应用。
使用对象：液体、气体和蒸气。

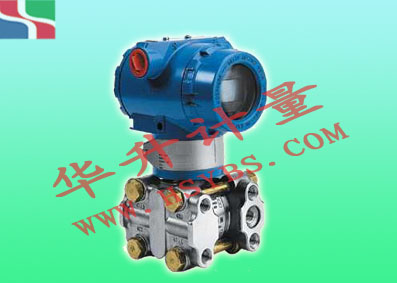

HS3351 HP型 | 高静压差压变送器 | |||||||
1 | 0-6～40KPa | |||||||
2 | 0-40～250KPa | |||||||
代号 | 功能 | |||||||
N | 普通模拟型：(输出：4～20mA) | |||||||
G | 常规智能型：(输出：4～20mA) | |||||||
S | 标准智能型：(输出：4～20mA带HART总线协议) | |||||||
Z | 数字化智能型：(输出：4～20mA全数字化传感器,自带通讯键盘) | |||||||
代号 | 结构材料 | |||||||
法兰接头 | 排气/排液阀 | 隔离膜片 | 灌充液体 | |||||
J1 | 316不锈钢 | 316不锈钢 | 316不锈钢 | 硅油 | ||||
J2 | 316不锈钢 | 316不锈钢 | 哈氏C-276 | |||||
J3 | 316不锈钢 | 316不锈钢 | 蒙乃尔 | |||||
J4 | 316不锈钢 | 316不锈钢 | 钽 | |||||
代号 | 静压MPa | |||||||
E | 25 | |||||||
F | 32 | |||||||
代号 | 精度 | |||||||
Q1 | 0.2%FS | |||||||
Q2 | 0.5%FS | |||||||
代号 | 电气连接接头 | |||||||
L1 | M20X1.5内螺纹 | |||||||
L2 | 1/2NPT内螺纹 | |||||||
代号 | 附加选项 | |||||||
M1 | 0～100%线性指示表头 | |||||||
M3 | 数字显示表头 | |||||||
B | 万能安装支架 | |||||||
D0 | 泄放阀在压力室中部 | |||||||
D1 | 侧面泄放阀在压力室上部 | |||||||
D2 | 侧面泄放阀在压力室下部 | |||||||
C0 | 1/2〃锥管内螺纹接头 | |||||||
C1 | 1/2〃引压接头及后部焊接引压管φ14(供货时含C0) | |||||||
C2 | 丁字形螺纹接头M20X1.5 | |||||||
d | 防爆型EXdIICT5 | |||||||
I | 本安型EXiaIICT6 | |||||||
定货须知
1)变送器型号可根据选型规格表按需要确定。
2)选型规格表中的数字、符号必须填写清楚、准确无误。
3)如有正负迁移，必须注明迁移量数值。
4)差压变送器如需配三阀组，需另行注明。
5)接触介质O形密封环的材料有丁腈橡胶和氟橡胶等。
6)无特殊注明，出厂时灌充液为硅油
